1, Гидрогенератордун кубаттуулугун жана классын бөлүштүрүү
Учурда дүйнөдө гидрогенераторлордун кубаттуулугун жана ылдамдыгын классификациялоо үчүн бирдиктүү стандарт жок. Кытайдын абалына ылайык, анын кубаттуулугун жана ылдамдыгын төмөнкү таблица боюнча болжол менен бөлүүгө болот:
Классификациялоо номиналдык кубаттуулук PN (кВт) номиналдык ылдамдык NN (ай/мин)
Төмөн ылдамдыктагы орто ылдамдыктагы жогорку ылдамдык
Микрогидрогенератор < 100 750-1500
Кичинекей гидрогенератор 100-500 < 375-600 750-1500
Орто өлчөмдөгү гидрогенератор 500-10000 < 375-600 750-1500
Чоң гидрогенератор > 10000 < 100-375 > 375
2, Гидрогенератордун орнотуу түзүлүшүнүн түрү
Гидрогенератордун орнотуу түзүлүшү, адатта, гидравликалык турбинанын түрүнө жараша аныкталат. Негизинен төмөнкү түрлөрү бар:

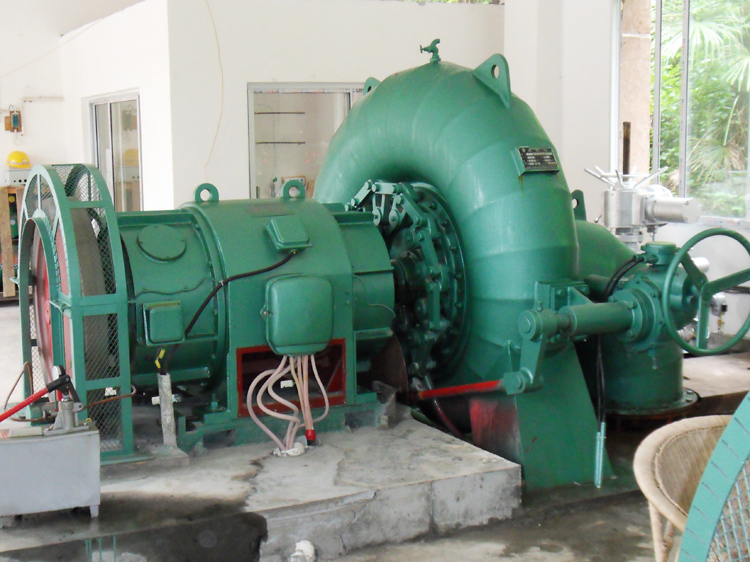

1) Горизонталдык түзүлүш
Горизонталдуу гидрогенераторлор, адатта, импульстук турбиналар менен иштейт. Горизонталдуу суу турбиналык агрегаттар, адатта, эки же үч подшипникти колдонушат. Эки подшипниктин түзүлүшү кыска октук узундук, компакттуу түзүлүш жана орнотуу жана жөндөөнүн ыңгайлуулугу сыяктуу артыкчылыктарга ээ. Бирок, вал системасынын критикалык ылдамдыгы талаптарга жооп бере албаганда же подшипник жүгү чоң болгондо, үч подшипник түзүлүшүн колдонуу керек. Көпчүлүк ата мекендик гидравликалык турбина генератордук агрегаттар чакан жана орто өлчөмдөгү агрегаттарга кирет. Кубаттуулугу 12,5 мВт болгон чоң горизонталдуу агрегаттар да чыгарылат. Чет өлкөлөрдө чыгарылган горизонталдуу суу турбина генератордук агрегаттары 60-70 мВт кубаттуулукта сейрек эмес, ал эми насостук сактоочу электр станциялары бар горизонталдуу суу турбина генератордук агрегаттарынын бирдик кубаттуулугу 300 МВт болушу мүмкүн.
2) Тик түзүлүш
Тик түзүлүш тиричилик суу турбинасы генераторлорунда кеңири колдонулат. Тик суу турбинасы генераторлору көбүнчө Фрэнсис же октук агым турбиналары менен иштейт. Тик түзүлүш асма түрүндөгү жана кол чатыр түрүндөгү болуп бөлүнүшү мүмкүн. Ротордун жогорку бөлүгүндө жайгашкан генератордун түртүүчү подшипниги жалпысынан асма түрүндөгү, ал эми ротордун төмөнкү бөлүгүндө жайгашкан түртүүчү подшипник жалпысынан кол чатыр түрүндөгү деп аталат.
3) Түтүкчөлүү түзүлүш
Түтүктүү турбина генераторунун блогу түтүктүү турбина менен иштейт. Түтүктүү турбина – бул кыймылдаткычы туруктуу же жөнгө салынуучу винтовкалары бар октук агымдуу турбинанын өзгөчө түрү. Анын негизги өзгөчөлүгү – винтовка огу горизонталдуу же кыйгач жайгашкан жана агым багыты турбинанын кирүүчү жана чыгуучу түтүктөрүнүн багытына дал келет. Түтүктүү гидрогенератор компакттуу түзүлүшү жана жеңил салмагы менен артыкчылыктарга ээ. Ал суунун басымы аз болгон электр станцияларында кеңири колдонулат.
3, Гидрогенератордун структуралык компоненттери
Вертикалдык гидрогенератор негизинен статор, ротор, жогорку рама, төмөнкү рама, түртүү подшипниги, багыттагыч подшипник, аба муздаткыч жана туруктуу магнит турбинасын камтыйт.
