Máy phát điện tuabin thủy lực 100KW-1000KW với bảng điều khiển tích hợp 5 trong 1
1.Francis Turbine Đặc trưng
Tua bin Francis là một loại tuabin phù hợp với cột nước 20-300 mét và với lưu lượng phù hợp nhất định, nó có thể được chia thành bố trí dọc và ngang.
Tuabin Francis có ưu điểm là hiệu suất cao, kích thước nhỏ và cấu trúc đáng tin cậy. Bộ tuabin Francis nằm ngang, với trục nằm ngang, có thể là 2 hoặc ba giá đỡ. Mà thường là bố trí một cầu thang. Cấu trúc đơn giản, vận hành và bảo trì dễ dàng hơn.
Bộ tuabin Francis thẳng đứng, với trục thẳng đứng, vỏ xoắn kim loại hoặc vỏ xoắn bê tông. Với cánh dẫn hướng có thể điều chỉnh và các bộ phận vòng giữ, vv, phù hợp với đường kính người chạy lớn hơn 1000mm. Kỹ sư của chúng tôi sẽ chọn tuabin Francis phù hợp nhất cho dự án thủy điện của bạn.
2. ưu điểm của thủy lực Forster Francis Turbine
Tuabin 1.Francis có ưu điểm là cấu trúc nhỏ gọn, hiệu suất cao và có thể thích ứng với nhiều loại đầu nước của loại tuabin. Nó là một trong những máy phát tua bin thủy điện mini 20KW ar được sử dụng rộng rãi trên thế giới.
2. Khi dòng nước qua bánh tuabin, nó đi vào dòng chảy hướng tâm, hướng trục, vì vậy nó còn được gọi là tuabin dòng chảy hướng tâm.
Tua bin 3.Francis còn được gọi là tuabin Francis. Dòng nước từ bộ chạy dòng chảy hướng tâm xung quanh, sau đó bộ chạy dòng chảy hướng trục gần đúng, bộ chạy theo vương miện, dưới vòng đệm và cánh quạt.
4. Nó được áp dụng cho đầu từ trong phạm vi 20 mét đến 700 mét, có ưu điểm là cấu trúc đơn giản, hoạt động ổn định và hiệu quả cao, nhưng nó thường được sử dụng ở đầu trong phạm vi (50 đến 400 mét ). Một đầu ra từ hàng chục KW đến vài 101000 ngói. Hiện tại loại tuabin này công suất cực đại đã vượt quá 700000 kilowatt. Tuabin là một trong những loại được sử dụng rộng rãi nhất.
3. Các thông số của Tua bin Francis thủy lực Forster
| HL-WJ-Máy phát điện tuabin Francis Đơn vị | Máy phát điện | Gevernor hoặc Điều tiết công việc | Van | |||||||
| Tuabin | ||||||||||
| Kiểu | Đầu nước (m) | Xả (m³ / s) | Tốc độ (r / phút) | Công suất (kw) | Hiệu quả (%) | |||||
| HL260 C-WJ-50 | 11 | 1,27 | 500 | 118,9 | 86 | SFW100-12 / 740 | YT-3000 | Z941H-6 DN800 | ||
| 12.3 | 1,34 | 600 | 141.1 | 87 | ||||||
| 14 | 1,43 | 600 | 171 | 87 | ||||||
| 16,6 | 1.56 | 600 | 216,5 | 85.3 | SFW200-10 / 850 | |||||
| 19,5 | 1,67 | 750 | 277,5 | 87.3 | SFW250-8 / 850 | |||||
| 22,7 | 1,85 | 750 | 352 | 86,8 | ||||||
| 26,5 | 1,97 | 750 | 432,8 | 84,5 | ||||||
| HL260 C-WJ-71 | 10.4 | 2,48 | 375 | 224 | 88.3 | SFW200-16 / 850 | YT-3000 | PDF6-WD DN1000 | ||
| 12 | 2,67 | 375 | 276,1 | 87,8 | SFW250-16 / 990 | |||||
| 14,2 | 2,9 | 428,6 | 358,1 | 88,6 | YWT-6000 | |||||
| 16.3 | 3,11 | 428,6 | 436,7 | 87,7 | ||||||
| 19.1 | 3,37 | 500 | 559,6 | 88,6 | SFW500-12 / 1180 | |||||
| 22.3 | 3,64 | 500 | 698 | 87,6 | SFW630-12 / 1180 | |||||
| 26,2 | 3,95 | 600 | 901 | 88,8 | SFW800-10 / 1180 | |||||
| 30,2 | 4,23 | 600 | 1106 | 88.1 | SFW1000-10 / 1180 | |||||
4.Các thành phần chính của hệ thống thủy điện tuabin Francis

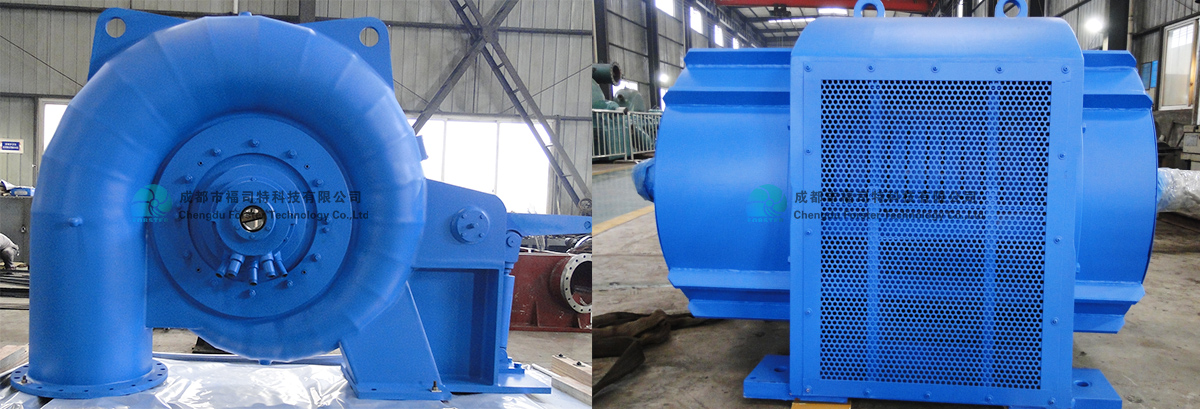

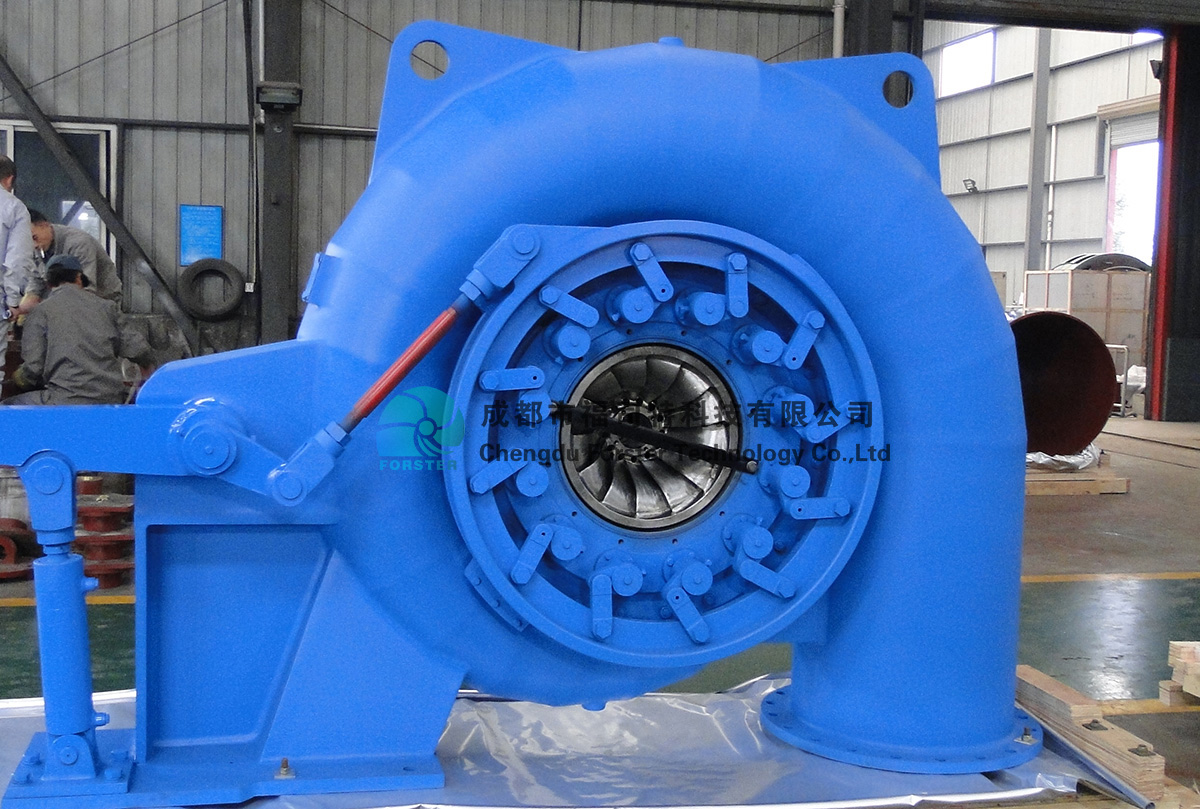

A) Máy phát điện và tuabin nước Francis thủy lực
c on
B) Thống đốc máy vi tính thủy lực cao và Bảng điều khiển tích hợp 5 trong 1
C) Van và Máy biến áp
5.FAQ
Q1, Tôi nên chọn tuabin nào?
Vui lòng cho tôi biết cột nước, tốc độ dòng chảy, tần số, Tổng công suất bạn cần, điện áp, hoạt động trên lưới hoặc ngoài lưới, chúng tôi sẽ đề xuất giải pháp.
Q2, Nhà máy của bạn có thể cung cấp tất cả các thiết bị cho sản xuất thủy điện không?
Có, chúng tôi có thể cung cấp cho bạn tua bin, máy phát điện thủy lực, bộ điều áp, bánh tua bin, bảng điều khiển, máy biến áp, hệ thống giám sát và hơn thế nữa.
Q3, Bạn có thể làm EPC cho một nhà máy thủy điện không?
Có, chúng tôi có thể cung cấp các dịch vụ TURN-KEY và EPC bao gồm đo lường, thiết kế, sản xuất, xây dựng, chế tạo, vận hành, kiểm tra, thay thế vận hành bảo trì và tân trang / nâng cấp / cải tiến / sửa chữa / tân trang lại tuabin / máy phát điện bao gồm vòng bi, vòng đệm Đối với các bộ phận và bộ phận quan trọng, chúng tôi sẽ cử kỹ thuật viên và công nhân để lắp đặt thiết bị.
Q4, Công ty của bạn là công ty thương mại hay nhà sản xuất?
Chúng tôi là nhà sản xuất máy phát tua-bin thủy điện và bắt đầu quảng bá ra thị trường quốc tế vào năm 2013. Nhà máy của chúng tôi đặt tại Tứ Xuyên, nơi phát triển mạnh nhất ngành thủy điện và thủy điện của Trung Quốc. Chào mừng bạn đến thăm nhà máy của chúng tôi ở Trung Quốc.
Q5, MOQ chấp nhận được là gì?
Đối với sản phẩm này, MOQ chấp nhận được của chúng tôi là 1 bộ.
Q6, Thời gian giao hàng là bao lâu?
Thời gian giao hàng từ 15 ngày đến 6 tháng tùy thuộc vào mô hình bạn đang mua.
Q7, Công ty của bạn có trang web chính thức độc lập của riêng mình không?
Tất nhiên, và chúng tôi có thể xem thêm thông tin về công ty và sản phẩm của chúng tôi trên trang web chính thức của chúng tôi. www.fstgenerator.com
Do máy phát điện tuabin thủy điện là sản phẩm tùy chỉnh. Chúng tôi có thể thiết kế sản phẩm theo yêu cầu của bạn. Bạn có thể cung cấp cho chúng tôi các thông số sau để chúng tôi có thể đưa ra giải pháp chuyên nghiệp cho dự án của bạn.
1. tốc độ phát sáng (sáng / giây hay m³ / giây?)
2. đầu nước (m?)
3.Tổng công suất bạn cần (KW?)
4. tần số (50hz hay 60hz?)
5. Điện áp (V?)
6. Trên lưới hoặc ngoài lưới?
7. Điện áp của đường dây tải điện nếu nó nằm trên lưới （V?）
8. Độ cao （MSL）
9. Nó có phải là nước ngọt sạch không (với cát, đá và phù sa của chúng ta, v.v.)
