Ранее мы представили, что гидравлическая турбина делится на турбину ударного действия и турбину ударного действия. Классификация и применимые высоты напора турбин ударного действия также были представлены ранее. Турбины ударного действия можно разделить на: турбины ковша, турбины косого удара и турбины двойного щелчка, которые будут представлены ниже.
Рабочее колесо турбины с ударным воздействием всегда находится в атмосфере, а поток воды высокого давления из напорного трубопровода перед входом в турбину преобразуется в высокоскоростную свободную струю. изменяется, так что большая часть его кинетической энергии передается лопастям, заставляя рабочее колесо вращаться. В течение всего процесса удара струи о рабочее колесо давление в струе остается в основном неизменным, что приблизительно равно атмосферному давлению.

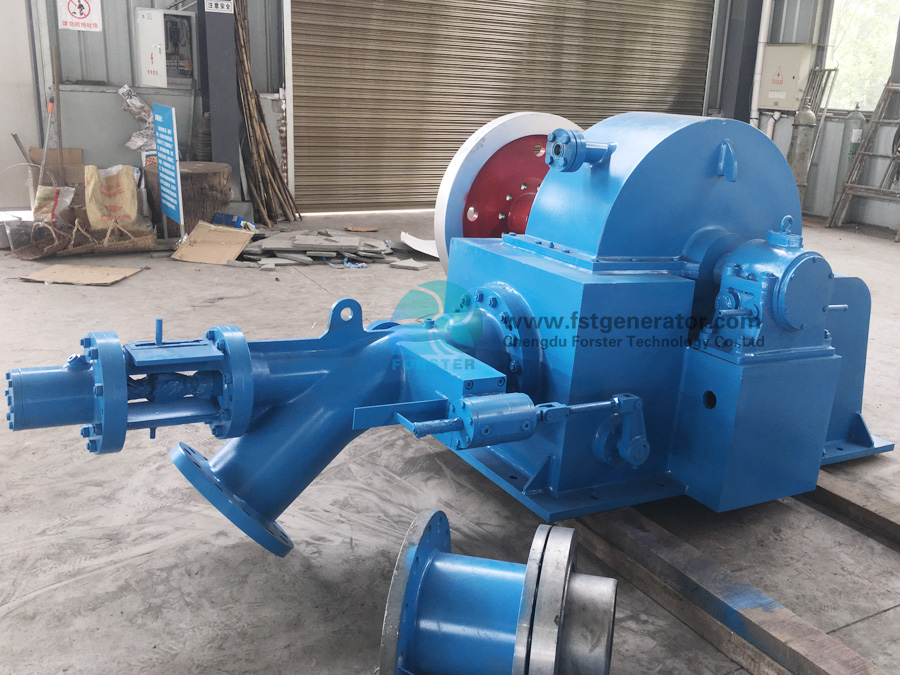

Ковшовая турбина: также известна как турбина сдвига, как показано на рисунке. Высокоскоростная свободная струя из сопла ударяет по лопастям вертикально вдоль тангенциального направления окружности рабочего колеса. Этот тип турбины подходит для гидроэлектростанций с высоким напором и малым расходом, особенно когда напор превышает 400 м, из-за ограничений структурной прочности и кавитации турбина Фрэнсиса не подходит, и часто используется турбина ковшового типа. Применяемый напор воды большой ковшовой турбины составляет около 300-1700 м, а применяемый напор воды небольшой ковшовой турбины составляет около 40-250 м. В настоящее время максимальный напор ковшовой турбины используется на высоте 1767 м (Австрийская электростанция Lesek), а проектный напор ковшовой турбины гидроэлектростанции Tianhu в моей стране составляет 1022,4 м.
Турбина наклонного типа
Свободная струя из сопла входит в лопасть с одной стороны рабочего колеса и выходит из лопасти с другой стороны в направлении под углом к плоскости вращения рабочего колеса. По сравнению с ковшовым типом его перелив больше, но эффективность ниже, поэтому этот тип турбины обычно используется на малых и средних гидроэлектростанциях, а применимый напор обычно составляет 20-300 м.
двойной щелчок турбины
Струя из сопла ударяется о лопасти рабочего колеса дважды подряд. Этот тип турбины прост по конструкции и удобен в изготовлении, но имеет низкую эффективность и слабую прочность лопастей рабочего колеса. Он подходит только для небольших гидроэлектростанций с единичной мощностью не более 1000 кВт, а его применимый напор воды обычно составляет 5-100 м.
Это классификации турбин ударного действия. По сравнению с турбинами ударного действия, существует меньше подклассов турбин ударного действия. Однако в районах с большим перепадом уровня воды турбины ударного действия более эффективны, например, на реке Ярлунг Зангбо в моей стране, где перепад достигает более 2000 метров, и нереально построить плотины одновременно. Поэтому турбина ударного действия стала лучшим выбором.
Время публикации: 28 июля 2022 г.
