Als Druckrohrleitung bezeichnet man die Rohrleitung, die Wasser vom Reservoir oder der Ausgleichskonstruktion eines Wasserkraftwerks (Vorbecken oder Wasserschloss) zur Wasserturbine leitet. Sie ist ein wichtiger Bestandteil eines Wasserkraftwerks und zeichnet sich durch ein steiles Gefälle, einen hohen Wasserdruck im Inneren, die Nähe zum Kraftwerk und die Aufnahme des hydrodynamischen Drucks durch Wasserschläge aus. Daher wird sie auch als Hochdruckleitung oder Hochdruckwasserleitung bezeichnet.
Die Funktion einer Druckwasserleitung besteht im Transport von Wasserenergie. Man kann sagen, dass die Druckrohrleitung die „Arterie“ eines Wasserkraftwerks darstellt.
1. Strukturform des Druckrohres
Je nach Bauart, Material, Rohrverlauf und umgebendem Medium unterscheiden sich die Bauformen von Druckrohrleitungen.
(1) Staudamm-Druckrohrleitung
1. Vergrabenes Rohr im Damm
Die im Beton des Dammkörpers vergrabenen Druckrohre werden als eingebettete Rohre im Damm bezeichnet. Häufig werden Stahlrohre verwendet. Die Anordnungsformen umfassen geneigte, horizontale und vertikale Schächte.
2. Druckrohrleitung hinter dem Damm
Der Einbau von unterirdischen Rohren in den Damm beeinträchtigt die Dammkonstruktion erheblich und wirkt sich auf die Festigkeit des Damms aus. Daher kann das Stahlrohr nach dem Durchqueren des oberen Dammkörpers am stromabwärtigen Dammhang angeordnet werden und bildet so das hintere Rohr des Damms.
(2) Oberflächendruckleitung

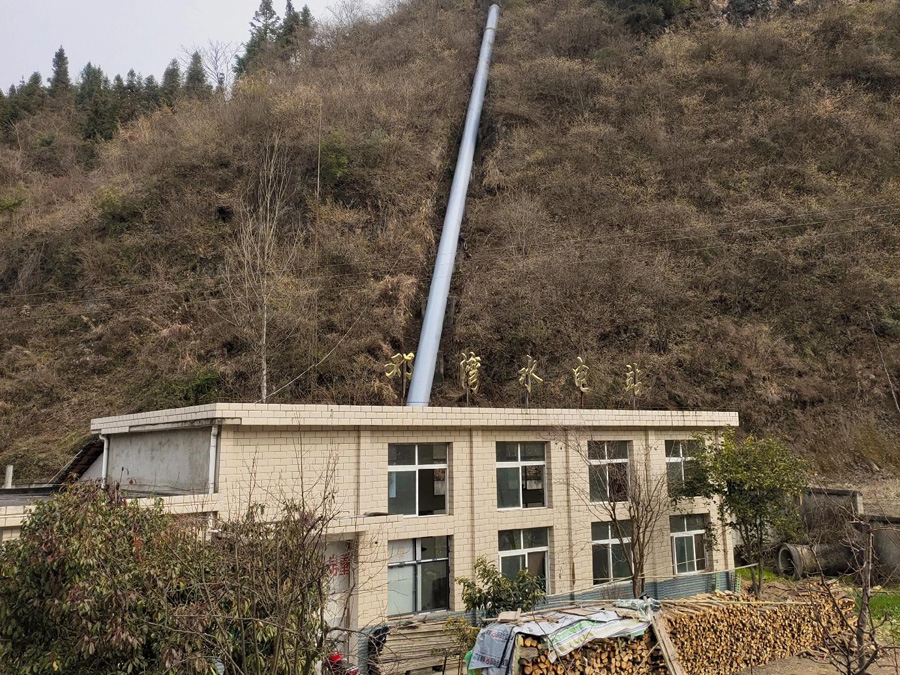

Das Druckrohr des Umleitungskraftwerks wird normalerweise im Freien entlang der Gratlinie des Berghangs verlegt, um das Druckrohr zu bilden, das als offenes Rohr oder offenes Druckrohr bezeichnet wird.
Je nach Rohrmaterial gibt es normalerweise zwei Arten:
1. Stahlrohr
2. Stahlbetonrohr
(3) Unterirdische Druckrohrleitung
Wenn die topografischen und geologischen Bedingungen eine offene Rohrleitungsführung nicht zulassen oder das Kraftwerk unterirdisch errichtet wird, wird die Druckleitung häufig unterirdisch verlegt. Es gibt zwei Arten von Druckleitungen: erdverlegte und verfüllte Rohre.
2. Wasserversorgungsmodus vom Druckrohr zur Turbine
1. Separate Wasserversorgung: Eine Druckrohrleitung versorgt nur eine Einheit mit Wasser, d. h. eine Einzelrohr-Einzeleinheits-Wasserversorgung.
2. Kombinierte Wasserversorgung: Eine Hauptleitung versorgt nach der Aufzweigung am Ende alle Blöcke des Kraftwerks mit Wasser.
3. Gruppierte Wasserversorgung
Jede Hauptleitung versorgt nach der Verzweigung am Ende zwei oder mehr Einheiten mit Wasser, d. h. mehrere Leitungen und mehrere Einheiten.
Unabhängig davon, ob eine gemeinsame Wasserversorgung oder eine Gruppenwasserversorgung gewählt wird, sollte die Anzahl der an jede Wasserleitung angeschlossenen Einheiten 4 nicht überschreiten.
3. Wassereinlassmodus der Druckleitung zum Wasserkraftwerk
Die Achse der Druckrohrleitung und die relative Richtung der Anlage können in positiver, seitlicher oder schräger Richtung angeordnet sein.
