Решение Micro Pelton Turbine для мини-гидроэнергетики 20–50 кВт

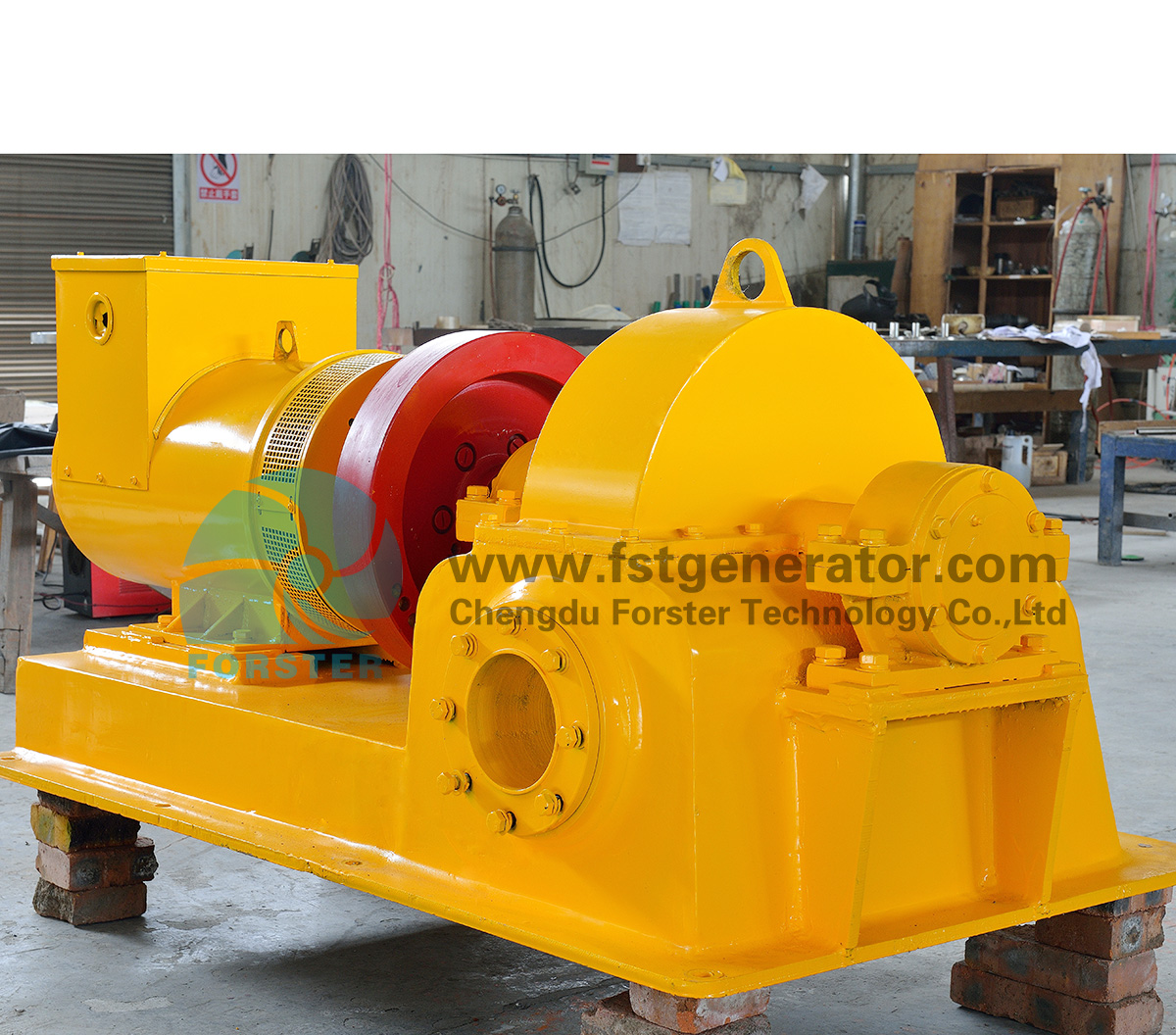

Micro Pelton Turbine Mini Hydropower Solution 20KW-50KW Featured Image

Краткое описание:

Мощность: 20кВт-50кВт
Расход: 0,01 м³ / с - 0,06 ³ / с
Напор воды: 60-180 м
Частота: 50 Гц / 60 Гц
Сертификат: ISO9001 / CE / TUV / From-E
Напряжение: 380 В / 400 В / 440 В / 6300 В
Эффективность: 80% -85%
Тип генератора: SFW1500
Генератор: бесщеточное возбуждение
Клапан: клапан-бабочка
Материал бегунка: нержавеющая сталь
Материал улитки: углеродистая сталь

Расследование

Описание товара

Теги продукта

Принцип работы
Воздействие потока воды, чтобы вращать бегунок турбины, и приводить в действие ротор генератора, вращаемый шпинделем. Обмотка проходит в постоянный ток обмотки ротора в роторе генератора, обмотка ротора создает вращающееся магнитное поле. Линии магнитного поля перерезаются обмоткой статора во время вращения, в соответствии с принципом электромагнитной индукции в обмотках статора создается напряжение, после того, как обмотки статора подключаются к нагрузке, обмотка статора генерирует ток.

Введение турбин
Турбины Пелтона применяются для гидроэлектростанций с высоким напором воды, низким расходом и изменяющимся потоком, изменения в эффективности плоские, широкий диапазон применения, даже при пониженной нагрузке на 15% -20% эффективность работы не является большим ограничением.

Характеристики турбины
При небольших вложениях, простой конструкции агрегата, компактных характеристиках. Нанесите на горную станцию с высоким напором и низким расходом. Без кавитации условия, стабильность региона, меньше вложений в землю и другие преимущества.

Технические характеристики турбины

CJ237-W-45/1 × 4.8 Гидравлические характеристики трубопровода и вспомогательная таблица
Модель	Параметры турбины				Параметры генератора			Скоростной путь		Водозабор
	Расчетный напор (м)	Под дизайнерской головкой		Расчетная скорость (об / мин)	Мощность генератора	Номинальная скорость (об / мин)	Скорость разгона (об / мин)	Управление Vavel	Управление направляющими лопатками	Диаметр (мм)
	Расчетный напор (м)	Расход (м3 / с)	Мощность (кВт)	Расчетная скорость (об / мин)	Мощность генератора	Номинальная скорость (об / мин)	Скорость разгона (об / мин)	Управление Vavel	Управление направляющими лопатками	Диаметр (мм)
CJ237-W-45/1 × 4,8	60	0,06	28	637	26	1000	1800	вручную		200
	70	0,065	35,9	688	40	750	1500	вручную		200
	80	0,07	43,9	735	40	750	1500	вручную		200
	90	0,074	51,9	780	55	750	1500	вручную		200
	100	0,078	59,7	822	55	750	1500	вручную		200
	110	0,082	69,1	862	75	1000	1800	вручную		200
	120	0,085	80,2	901	75	1000	1800	вручную		200
	130	0,089	90,8	937	75	1000	1800	вручную		200
	140	0,092	102	937	100	1000	2200	вручную		200
	150	0,095	112	1007	100	1000	2200	вручную		200
	160	0,098	123	1040	100	1000	2200	вручную		200
	170	0,0102	134	1073	125	1000	2200	вручную		200
	180	0,0104	144	1103	125	1000	2200	вручную		200
