Waterkracht blijft wereldwijd een van de meest duurzame en meest gebruikte bronnen van hernieuwbare energie. Van de verschillende turbinetechnologieën is de Kaplan-turbine bijzonder geschikt voor toepassingen met een lage opvoerhoogte en een hoge doorstroming. Een gespecialiseerde variant van dit ontwerp – de S-type Kaplan-turbine – heeft de aandacht getrokken vanwege zijn compacte structuur en hoge efficiëntie in kleine tot middelgrote waterkrachtcentrales.
Wat is een S-Type Kaplan-turbine?

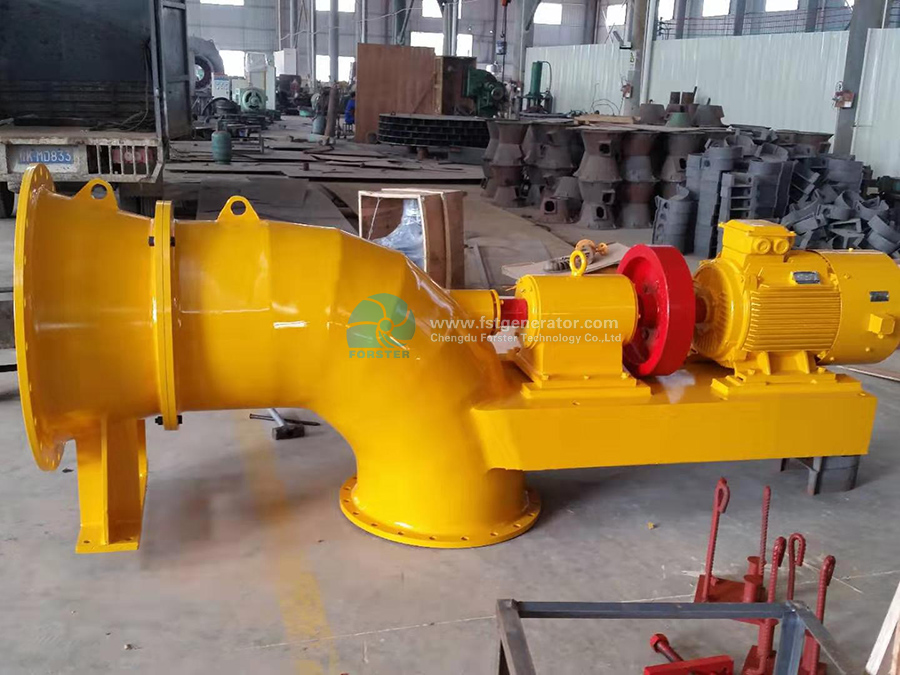

De S-type Kaplan-turbine is een variant van de traditionele Kaplan-turbine met een horizontale as. De naam is afgeleid van de S-vormige waterdoorgang, die de waterstroom vanuit een horizontale richting via een spiraalmantel naar de turbinegeleider leidt en uiteindelijk via de zuigbuis naar buiten. Deze S-vorm maakt een compact ontwerp mogelijk dat minder civieltechnische werkzaamheden vereist in vergelijking met installaties met een verticale as.
De Kaplan-turbine zelf is een turbine met een propeller en verstelbare bladen en schuifkleppen. Deze eigenschap zorgt ervoor dat de turbine een hoge efficiëntie behoudt bij een breed scala aan stromingsomstandigheden en waterstanden, waardoor hij ideaal is voor rivieren en kanalen met variabele stroomsnelheden.
Ontwerp en werking
In een S-type Kaplan-turbinecentrale stroomt het water horizontaal de turbine in en stroomt het door verstelbare geleideschoepen (schuifdeuren) die de stroom naar de turbine leiden. De schoepen van de turbine, eveneens verstelbaar, worden in realtime geoptimaliseerd om te reageren op veranderende wateromstandigheden. Deze dubbele instelbaarheid staat bekend als het "dubbele regelingssysteem" en maximaliseert de efficiëntie.
De generator is doorgaans ondergebracht in een bol- of putvormige behuizing, die zich langs dezelfde horizontale as bevindt als de turbine. Dit geïntegreerde ontwerp maakt de gehele unit compact, onderhoudsvriendelijk en geschikt voor ondiepe installaties.
Voordelen van S-type Kaplan-turbines
Hoge efficiëntie op locaties met een lage opvoerhoogte: Ideaal voor opvoerhoogtes tussen 2 en 20 meter en hoge stroomsnelheden. Geschikt voor rivieren, irrigatiekanalen en toepassingen in rivierbeddingen.
Compact ontwerp: horizontale oriëntatie en minimale civiele werkzaamheden beperken de installatiekosten en de impact op het milieu.
Flexibele bediening: Kan efficiënt functioneren onder wisselende stromingsomstandigheden dankzij verstelbare geleiderollen en geleideschoepen.
Weinig onderhoud: Dankzij de horizontale indeling zijn de mechanische onderdelen gemakkelijker bereikbaar, waardoor de onderhoudstijd en -kosten worden verlaagd.
Milieuvriendelijk: Vaak gebruikt in visvriendelijke ontwerpen en voorzien van functies die de ecologische verstoring tot een minimum beperken.
Toepassingen en voorbeelden
Kaplan-turbines van het S-type worden veel gebruikt in kleine en middelgrote waterkrachtprojecten, met name in Europa en Azië. Ze zijn populair bij de renovatie van oude fabrieken en dammen of bij de bouw van nieuwe waterkrachtcentrales. Veel fabrikanten, waaronder Voith, Andritz en GE Renewable Energy, produceren modulaire Kaplan-turbines van het S-type, afgestemd op verschillende omstandigheden.
Conclusie
De S-type Kaplan-turbine waterkrachtcentrale biedt een innovatieve en efficiënte oplossing voor energieopwekking met een lage opvoerhoogte. Met zijn aanpasbare ontwerp, milieuvriendelijkheid en kosteneffectieve installatie speelt de centrale een cruciale rol in de wereldwijde transitie naar schone en hernieuwbare energiebronnen.
